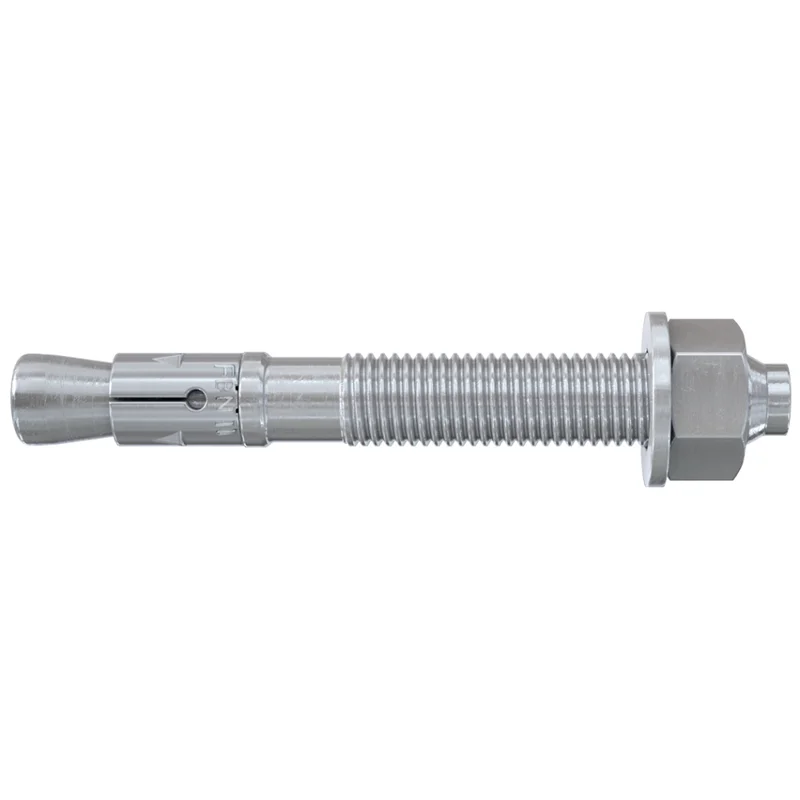

Fischer 45577 Kotwa do szybkiego montażu FBN II 20/10 krótka (20X139) stal ocynkowana elektrolitycznie 10 szt.
Fischer Rapid Construction Anchor FBN II K to stalowa kotwa do skutecznych zamocowań w betonie niezarysowanym. W wersji krótkiej nadaje się do mocowania czołowego i przelotowego. W wersji ze stali ocynkowanej kotwa jest zalecana do mocowania poręczy lub konsol w konstrukcjach wewnętrznych.
Zalety
Standardowa głębokość kotwienia osiąga maksymalne wartości znamionowe obciążenia. Wymaga to mniejszej liczby punktów kotwiczenia i mniejszych płyt kotwiczących
Zmniejszona głębokość zakotwienia zmniejsza głębokość odwiertu. Pozwala to na krótszy czas instalacji i większą elastyczność
Długi gwint zapewnia zrównoważone tolerancje komponentów i umożliwia montaż na odległość, zapewniając większą elastyczność
Mniejsza liczba uderzeń młotkiem i minimalny poślizg momentu obrotowego umożliwiają znacznie łatwiejszy montaż
Trzpień wtykany chroni gwint przed uszkodzeniem, a tym samym umożliwia szybszy montaż i demontaż łącznika.
Zastosowania
Beton C20/25 do C50/60, niezarysowany
Beton C12/15
Kamień naturalny o wysokiej gęstości
Materiały budowlane
FBN II K nadaje się do montażu wciskanego i wciskanego; w pewnych warunkach nadaje się również do montażu zdalnego
Przed montażem należy ustawić nakrętkę sześciokątną w optymalnej pozycji (sworzeń wtykowy wystaje ok. 3 mm z nakrętki sześciokątnej).
Po przyłożeniu momentu obrotowego śruba stożkowa jest wciągana do zacisku rozpieracza, dociskając go do ściany otworu wiertniczego
Odciążenie głowicy umożliwia łatwe korzystanie z kotwicy.
Dane techniczne
Zatwierdzenie : istotne
Średnica otworu: 20 mm
Min. głębokość otworu do montażu przelotowego: 120 mm
Długość wtyczki: 142 mm
Maks. użyteczna długość podnoszenia, stojak/podnoszenie, czerwony: -/10 mm
Gwint: M 20 x 50 mm
Szerokość klucza: 30 mm
Zawartość : 10
